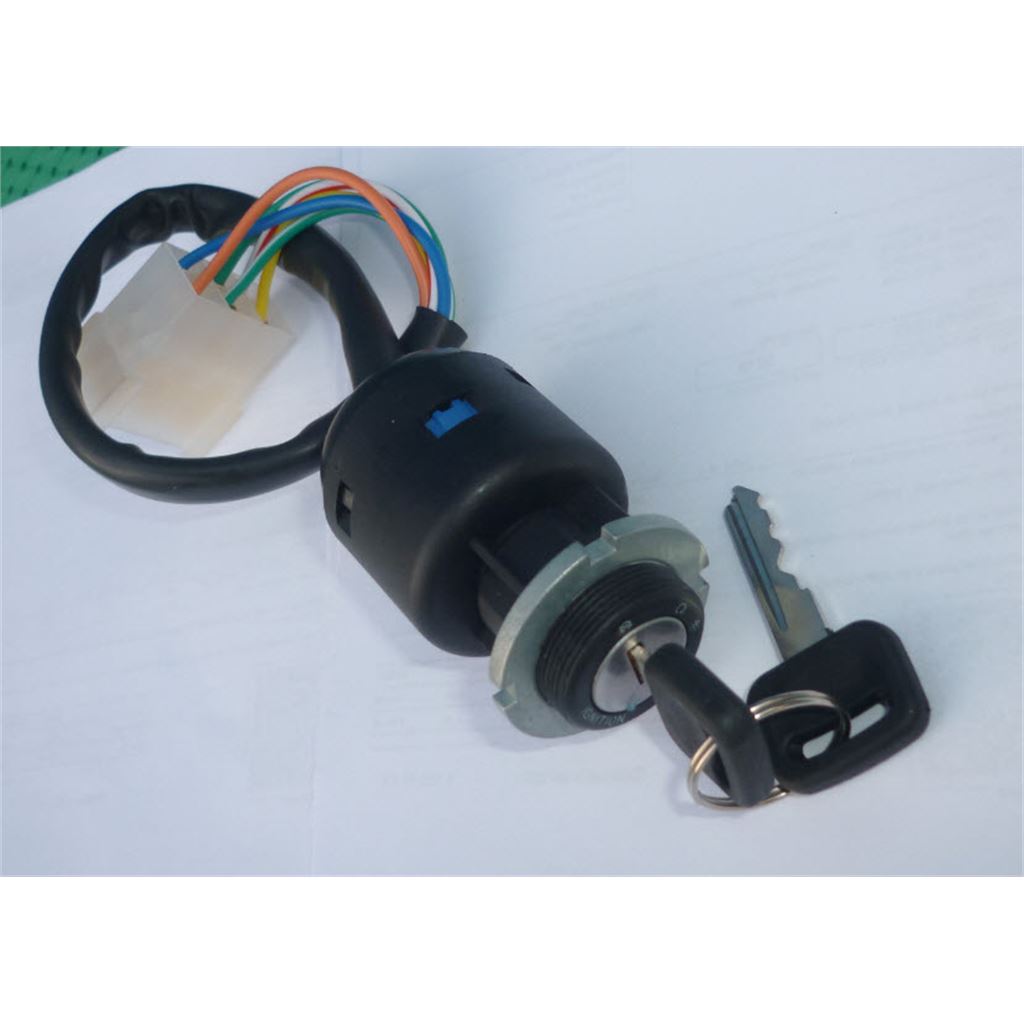

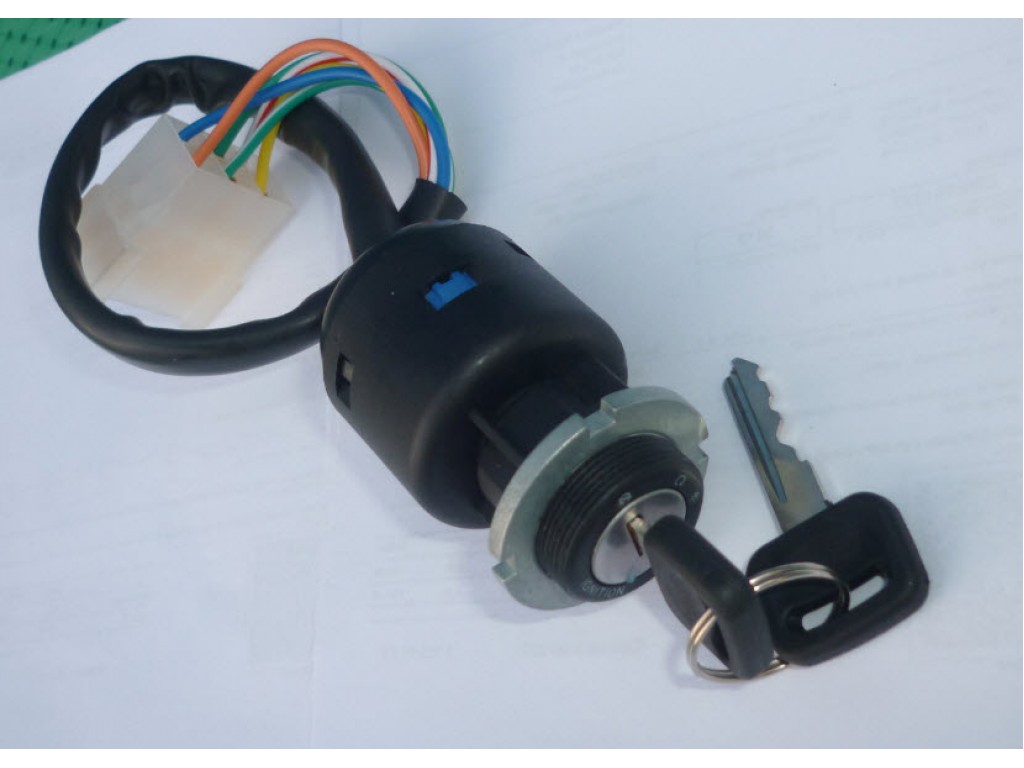

SPÍNACÍ SKŘÍŇKA S KLÍČI - TŘÍPOLOHOVÁ - TYP 640 (TYP ZADI)

Nový díl.

třípolohová.Na VAPE.

zapojení:
1) oranžová - 30 (přívod od baterie, v elektroinstalaci rudá)
2) zeleno-bílá- 15 (spotřebiče, v elektroinstalaci modrá)
3) žlutá - 30 (přívod od baterie, v elektroinstalaci rudá)
4) bílo-červená - 31 (zem, v elektroinstalaci bílá)
5) zelená - 58 (obrysová světla, v elektroinstalaci černá)
6) modrá - 30 (zkratovací vývod zapalování, v elektroinstalaci modrá)

poloha 0 - spojeny 4-6
poloha 1 - spojeny 1-2
poloha 2 - spojeny 1-2 a 3-5

JAWA s.r.o. - TÝNEC N.SÁZAVOU
